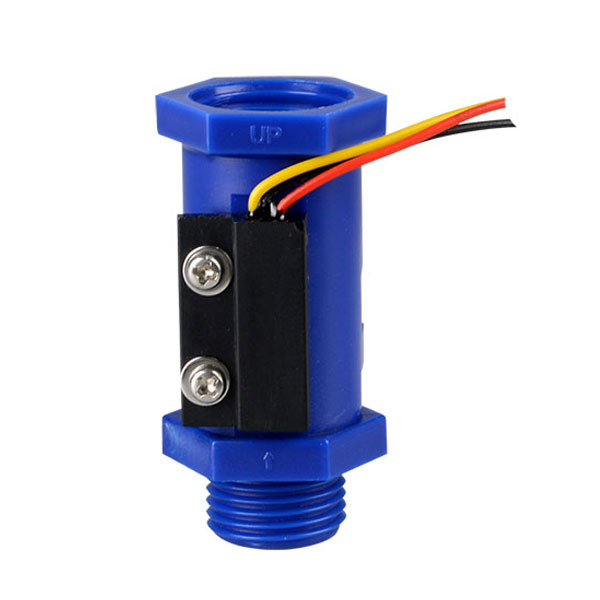

傳感器
FHS-2P(G3/4")
工作電壓：5~24VDC
測量范圍：1~60L/min
適用介質：液體
接口規格：G3/4"
本體材質：尼龍
測量范圍：1~60L/min
適用介質：液體
接口規格：G3/4"
本體材質：尼龍
一、產品說明
1、水流傳感器是指通過對水流量的感應而輸出脈沖信號或電流、電壓等信號的水流量感應儀器儀表。這種信號的輸出和水流量成一定的線形比例，有相應的換算公式和比較曲線。
2、水流傳感器具有流量控制準確，可以循環設定動作流量，水流顯示和流量累積計算的作用。因此可做水控方面的管理和流量計算，它可當水流開關使用，同時也可以起到流量計的作用用于流量累積計算。水
3、流傳感器主要和控制芯片、單片機，甚至PLC配合使用。
二、技術參數
|
安裝方式 |
水平或垂直 |
|
額定 工作電壓 |
5~24VDC |
|
額定工作電流 |
15mA |
|
測量流量范圍 |
1~60L/min |
|
流量特性 |
F=1.45Q-3 |
|
精度 |
+/-8% (1L/min) |
|
螺紋接口規格 |
G3/4" |
|
耐壓 |
< 1.75MPa |
|
工作溫度 |
-25~85oC |
|
本體材質 |
尼龍 |
三、接線方式
紅色：電源正
黑色：電源負
白色：輸出
四、安裝方式：
傳感器的箭頭朝上，垂直或水平安裝在管路中。安裝時應注意水流的方向，必須和傳感器的箭頭保持一致。
如果需要加長電線或改變插頭，可與我司聯系定制。
